克日，，，8188cc威尼斯先进凝固手艺中心（CAST）团队在纳米析出相对中碳CrMo铸钢的耐磨性能影响机理方面研究取得主要希望，，，研究效果以“Mechanical properties and impact abrasive wear resistance in vanadium microalloyed medium carbon CrMo cast steel strengthened with nanoprecipitates”为题揭晓在工程手艺领域学术期刊《Wear》。。。。该论文第一作者为赵龙博士研究生，，，通讯作者为陈湘茹正高级实验师。。。。8188cc威尼斯为第一作者和通讯作者单位。。。。
磨料磨损是采矿、冶金和矿山等行业的常见征象，，，它不但会影响装备的使用寿命，，，并且会造成重大的经济损失。。。。衬板作为球磨机和半自磨机的要害部件，，，其耐磨性能的优劣直接影响到磨机的运行效率和矿山工业的经济效益。。。。钒作为主要的微合金元素，，，能有用提升钢材的强度和耐磨性。。。。然而，，，现有研究多集中于轧制或锻钢，，，在铸钢领域的研究相对较少。。。。因此，，，本文通过添加V元素调控中碳CrMo铸钢中纳米析出相的密度、尺寸和漫衍，，，以研究其纳米析出相对中碳CrMo铸钢耐磨性能的影响纪律及其机制，，，为提高中碳CrMo铸钢衬板的使用寿命涤讪一定的基础。。。。
实验效果批注，，，随着V元素的添加，，，纳米析出相的数目密度从0.89×1012m-2增添到2.76×1012m-2，，，纳米析出相的平均尺寸由104 nm减小到92 nm，，，同时，，，屈服强度由1450 MPa提高到1630 MPa，，，耐磨性提高提高了25%以上。。。。这主要是由于V元素增进了纳米析出相的形成，，，使得其在磨损历程中形成磷泣硬的加工硬化层，，，导致微犁、微切削和压痕的深度显着减小。。。。本研究为V元素在中碳CrMo铸钢的应用提供了理论基。。。。，，为延伸球磨机和半自磨机衬板的使用寿命提供了主要战略。。。。

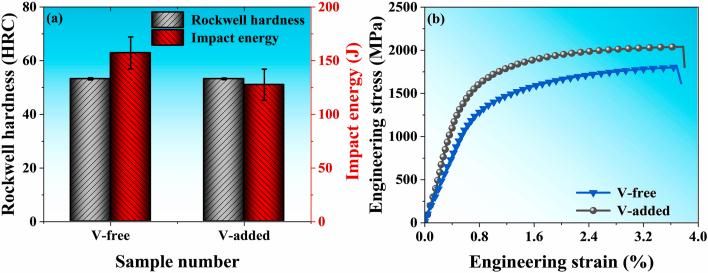

V-free钢和V-added的力学性能：(a)攻击功和硬度；；；(b)应力-应变曲线

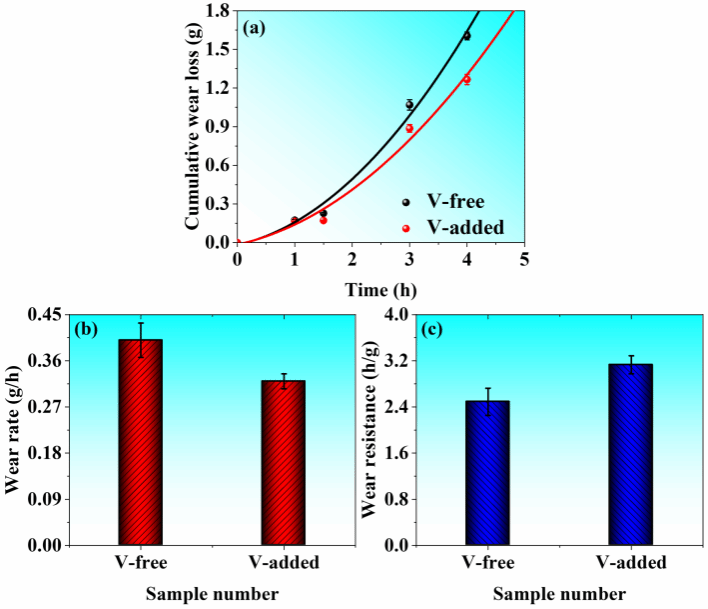

攻击磨料磨损试验历程中磨损失重量、磨损速率、耐磨性与磨损时间的关系：
(a) 磨损失重量；；；(b) 磨损率；；；(c) 耐磨性

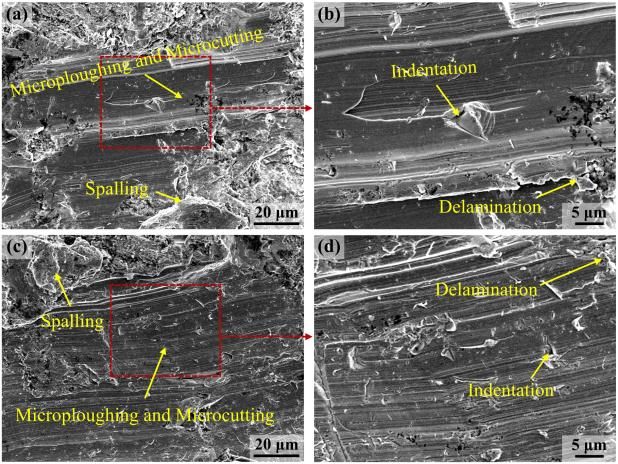

攻击磨料磨损试验后磨损面的SEM图像：(a)~(b) V-free钢；；；(c)~(d) V-added
该研究获得了国家自然科学基金委和“含钒铸钢铸铁应用手艺联合实验室”的资助。。。。
文章链接：https://doi.org/10.1016/j.wear.2024.205679
