克日，，8188cc威尼斯质料学院施思齐团队在国际顶级综合性期刊《National Science Review》（DOI: 10.1093/nsr/nwad010，，IF=23.178）上揭晓题为“A customized strategy to design intercalation-type Li-free cathodes for all-solid-state batteries”的研究论文。。。。质料学院王达副研究员（盘算设计）与质料基因组工程研究院喻嘉副研究员（实验验证）为本文配合第一作者，，施思齐教授为通讯作者，，质料基因组工程研究院李倩倩副研究员、吉林大学王彦超教授、中国科学院物理研究所陈立泉院士和澳大利亚核科学与手艺组织Maxim Avdeev教授等配合加入了研究。。。。8188cc威尼斯为第一单位。。。。
生长无锂过渡金属正极与锂金属负极相匹配的全固态电池手艺是解决锂离子电池能量瓶颈的新兴趋势。。。。嵌入式无锂正极因其规则拓扑取向的离子脱嵌有用阻止了微观结构和物理性子的强烈转变，，导致其通常具有更强的可逆性。。。。更为最主要地是，，这类无锂金属化合物正极的提出，，有望资助从电极质料设计的角度解决恒久以来备受关注的固态电解质与正极之间保存的重大界面电阻的开放性问题。。。。然而，，由于恒久被忽视的电压调控和相稳固性之间的竞争，，适用无锂正极的开发受其普遍泛起的低电压（<2 V）和低能量密度（≤450 Wh kg?1）特征的困扰。。。。古板正极电压调控战略（如电负性、配位数、诱导效应等）实质上都是基于改变金属与配体键的离子/共价性子，，其控制历程重大且难以实现电压的直接及显著提升。。。。因此，，能否突破古板调控图像，，设计出与古板含锂过渡金属氧化物正极能量密度相当（>550 Wh kg?1）的嵌入式无锂正极质料？？？
鉴于此，，团队在国际上首次定量剖析了正极系统中要害的电压调理与相稳固性的竞争，，提出包括三个相互关联阶段的p型合金战略：分子轨道转变、配体场转变以及过渡金属价态转变阶段（如图所示）。。。。其中，，每个阶段都可由两个构建的配位场形貌符（
和
）定量表征，，以此实现电压与相稳固性的平衡调理使电极抵达理想电压。。。。在此基础上，，设计出新型嵌入式无锂正极2H-V1.75Cr0.25S4，，其具有创立纪录的550 Wh kg?1（在电极标准）的能量密度，，远高于现有无锂过渡金属基电极水平(例如，，TiS2的<500 Wh kg?1)，，与古板的含锂过渡金属氧化物正极能量密度相当。。。。同时，，2H-V1.75Cr0.25S4作为全固态电池正极与固态电解质（如Li3PS4）界面有着平滑的锂离子漫衍及优异的离子传输通道，，从而体现出比古板氧化物正极质料更低的界面电阻。。。。随后低温水热法的乐成合成连系扫描透射电镜(STEM)、差示扫描量热测试(DSC)及拉曼光谱等光学/谱学要领的系统表征验证了其优越的电压和能量密度性能。。。。

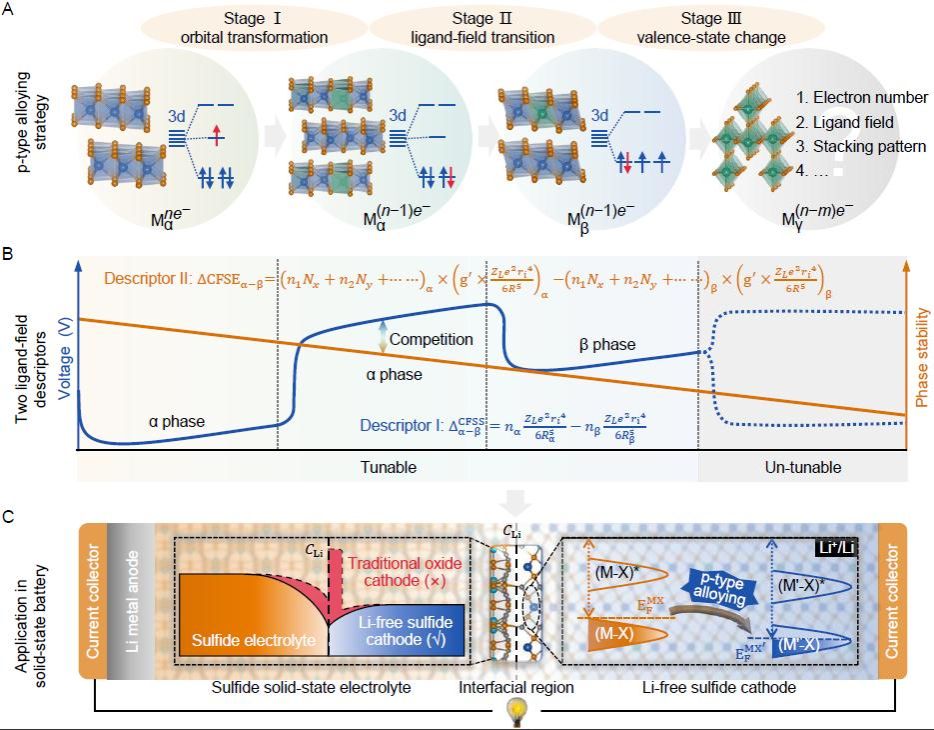

示意图：建设了p型合金化战略连系两个刷新配体场因子(和，，α/β代表差别相结构)定量调控电压调控与相稳固性竞争的理论框架
该项事情建设了正极费米能级与比能量的直观联系图像，，开创了基于配位场理论同程序控电压和相位稳固性设计新型无锂嵌入式电极的新偏向，，进而为生长无锂正极与金属锂负极相匹配的高性能固态电池开发思绪。。。。别的，，所提出的p型合金化战略可普遍应用于电荷转移主导的离子嵌入式电极家族中，，以从基础上改变我们对涉及全固态电池电极息争决界面兼容性的看法，，这对突破现在商业正极对稀缺及高本钱过渡金属(如Co和Ni)的依赖，，以及全固态电池的推广应用都至关主要。。。。研究事情获得了国家重点研发妄想以及国家自然科学基金的资助。。。。
论文全文：
Da Wang, Jia Yu, Xiaobin Yin, Sen Shao, Qianqian Li, Yanchao Wang, Maxim Avdeev, Liquan Chen, Siqi Shi*. A customized strategy to design intercalation-type Li-free cathodes for all-solid-state batteries
https://doi.org/10.1093/nsr/nwad010
